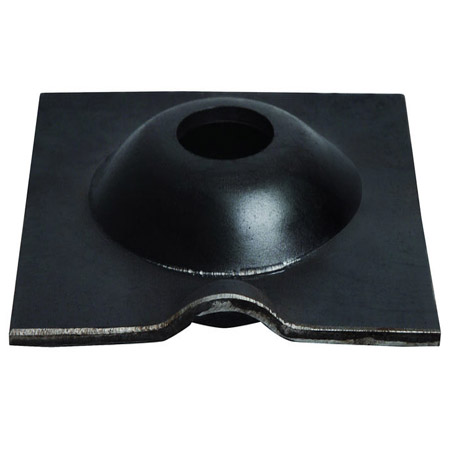

Placa Cúpula Preta

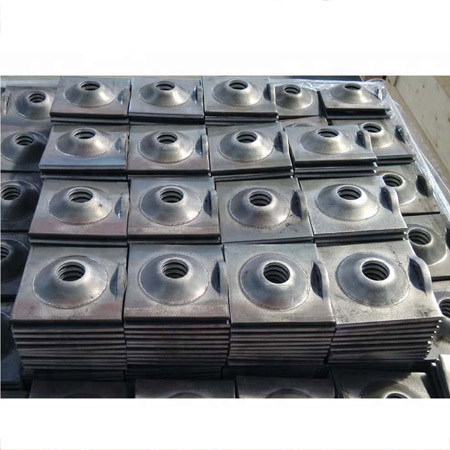

- A TONRY concebe e fabrica uma vasta gama de placas e placas combinadas utilizadas com diversos parafusos de ancoragem em rocha.

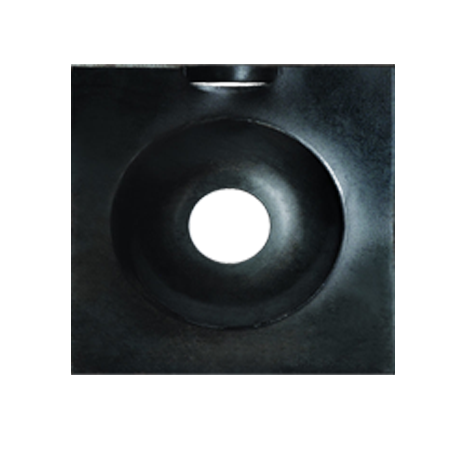

- A placa abaulada preta ajuda a distribuir a carga dos parafusos de ancoragem uniformemente em todas as direções, evitando que os fragmentos de rocha se soltem entre os parafusos.
- -Placa abaulada preta em conformidade com a norma AS/NZS 1594:2002.
- -A Placa Domed Preta é feita de aço laminado a quente com 120-200 milímetros de largura.
- -Forneça um suporte estável para o parafuso mesmo em camadas rochosas irregulares.
- -O revestimento galvanizado está disponível para proteger as placas da corrosão.
Especificações da placa abaulada preta
| Tipo de placa | Comprimento (mm) |
Largura (mm) |
Grossura (mm) |
Peso unitário (kg) |
Orelha de cão |
| TRDP | 120 | 120 | 4 | 0.45 | S |
| TRDP | 125 | 125 | 4 | 0.49 | S |
| TRDP | 150 | 150 | 4 | 0.71 | S |
| TRDP | 150 | 150 | 5 | 0.88 | S |
| TRDP | 150 | 150 | 6 | 1.06 | S |
| TRDP | 150 | 150 | 8 | 1.42 | S |
| TRDP | 150 | 150 | 12 | 2.12 | N |
| TRDP | 200 | 200 | 4 | 1.26 | S |
| TRDP | 200 | 200 | 5 |
1.57 | S |
| TRDP | 200 | 200 | 8 | 2.51 | N |
| TRDP | 200 | 200 | 10 | 3.14 | N |
| TRDP | 200 | 200 | 12 | 3.77 | N |
| TRDP | 200 | 200 | 14 | 4.40 | N |
| TRDP | 200 | 200 | 16 | 5.02 | N |
Características e vantagens da placa abaulada preta
Podem ser fornecidos tamanhos personalizados para atender às necessidades específicas do cliente.
O design em forma de cúpula aumenta significativamente a capacidade de carga.
Apresenta um design de orelha de cão para facilitar a suspensão das linhas de serviço.
O diâmetro do furo da placa de fricção do parafuso é 2 mm maior que o do parafuso para um encaixe perfeito.
O diâmetro do furo da placa roscada é 4-5 mm maior do que o do parafuso, a menos que seja utilizado com uma esfera abaulada.
Disponível com acabamento preto ou galvanizado a quente para maior durabilidade.

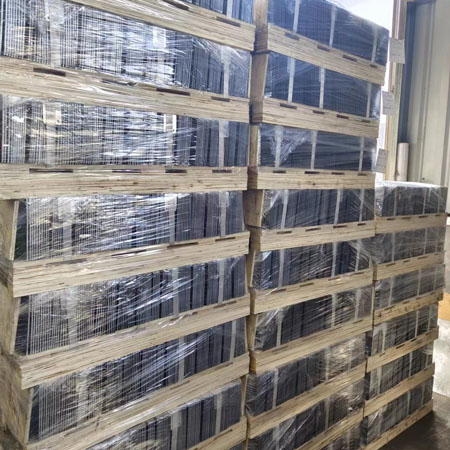

Pacote Preto com Placa Abaulada
As placas abauladas são embaladas com abraçadeiras de arame, caixa de contraplacado, paletes de aço e filmes de embalagem.
