Placa plana para parafuso de cabo
- A TONRY concebe e fabrica uma vasta gama de placas e placas combinadas utilizadas com diversos parafusos de ancoragem em rocha.
- A placa TONRY ajuda a distribuir a carga dos parafusos de fixação do tejadilho uniformemente em todas as direções, evitando que camadas soltas de rocha caiam entre os parafusos.
- -A placa plana para parafuso de cabo pode ser combinada com parafusos de cabo para fornecer suporte.

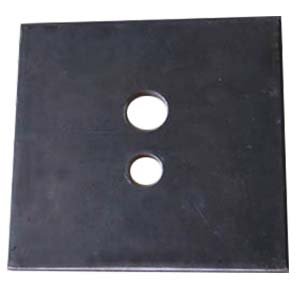

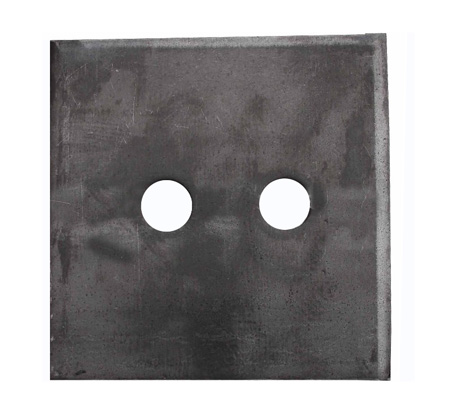

- -As placas planas para parafusos de cabos estão disponíveis em dois modelos diferentes: com um furo e com um furo duplo, concebidas para acomodar parafusos de cabos simples e parafusos de cabos duplos, respetivamente.
Placa plana para parafuso de cabo
A placa plana serve para transmitir o impulso gerado pelo binário de bloqueio da porca para a parte superior, gerando a força de ancoragem inicial, e simultaneamente transmitir a pressão da parte superior da galeria para o parafuso, gerando resistência de trabalho, reforçando a rocha envolvente e impedindo a deslocação da galeria.
Especificações da placa plana para parafusos de cabos
| Tipo de placa | Comprimento (mm) |
Largura (mm) |
Grossura (mm) |
Peso unitário (kg) |
Orelha de cão |
| TRFP | 150 | 150 | 12 | 2.12 | N |
| TRFP | 200 | 200 | 4 | 1.26 | N |
| TRFP | 200 | 200 | 8 | 2.51 | N |
| TRFP | 200 | 200 | 12 | 3.77 | N |
| TRFP | 200 | 200 | 14 | 4.40 | N |
| TRFP | 200 | 200 | 16 | 5.02 | N |
Placa plana para parafusos de cabos: características e vantagensassumido
Podem ser fornecidos tamanhos personalizados de acordo com as necessidades específicas dos clientes.
Indicado para minas com espaço vertical limitado.
Adequado para utilização em superfícies rochosas predominantemente planas.
Ideal para áreas que requerem um ajuste angular mínimo ou nenhum.
São oferecidas placas com múltiplos furos para fixar tanto os tubos de respiro como os tubos de argamassa quando utilizadas com parafusos de fixação de cabos.
Disponível com acabamento em preto ou galvanizado a quente.

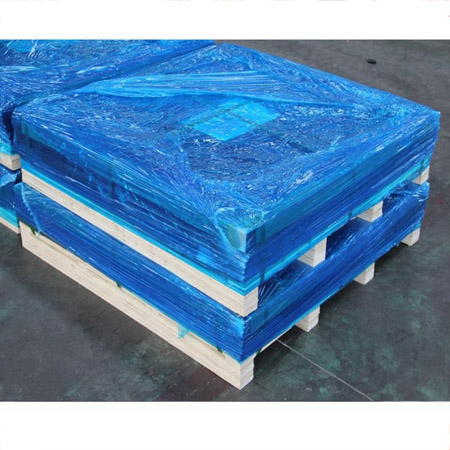

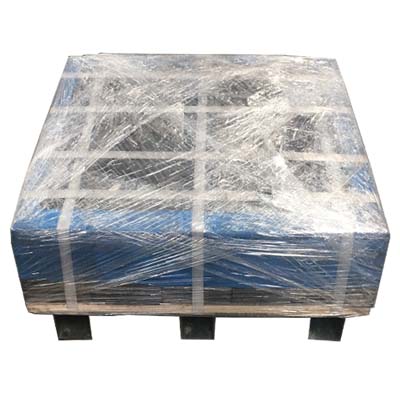

Placa plana para parafuso de cabo Papacote
As placas planas para parafusos de cabos são embaladas em caixas de contraplacado, paletes de aço e filmes de embalagem.
