Parafuso de fricção para suporte de haste de mineração
- -O parafuso de fricção para suporte de varões de mineração, fabricado a partir de uma tira de aço de alta resistência, é laminado em forma de C com uma ranhura longitudinal para encaixe. Concebida com uma extremidade afilada para simplificar a inserção num furo de perfuração, a extremidade oposta é soldada firmemente a um anel que ancora a placa de apoio.
- -Geralmente combinada com placas em forma de cúpula, fornece força de ancoragem para as camadas rochosas.
- O parafuso de fricção para suporte de hastes de mineração passa por testes de tração muito rigorosos para garantir a qualidade do produto.
Parafuso de fricção para funções de suporte de hastes de mineração
Parafuso de fricção para suporte de haste de mineraçãoCom apenas duas partes, um tubo e uma placa de apoio em forma de cúpula correspondente, o parafuso de ancoragem é fabricado em aço de alta resistência com uma ranhura longitudinal. Uma extremidade é afilada para facilitar a inserção num furo perfurado, enquanto a outra possui uma flange anelar soldada para fixar a placa de apoio. Com a placa de apoio colocada, o tubo é inserido num furo ligeiramente mais pequeno, utilizando o mesmo berbequim de impacto padrão que fez o furo. À medida que o tubo do parafuso desliza para o lugar, a ranhura estreita ao longo de todo o seu comprimento, exercendo pressão radial contra a rocha em toda a sua extensão de contacto.
Parafuso de fricção para suporte de varões de mineração: características e vantagens
1. O material utilizado é o aço de liga de alta resistência em tiras.
2.º A instalação é a mais simples.
3. Não necessita de cartuchos de resina
4.º A força de atrito entre o parafuso de fricção e a massa rochosa é grande
5.º Apresentar elevada resistência ao cisalhamento e à tração.
6. Equipado com placa de alta resistência, força distribuída uniformemente
7.º A altura do túnel é maior que o comprimento do parafuso.
Propriedades mecânicas do parafuso de fricção para suporte de varões de mineração
| Dados Técnicos | TRFB33 | TRFB39 | TRFB42 | TRFB47 | |
| Diâmetro do furo (mm) | 30-32 | 35-38 | 38-40 | 43-45,5 | |
| Resistência mínima ao escoamento (kN) | 80 | 90 | 100 | 120 |
135 |
| Resistência mínima à tracção (kN) | 100 | 120 | 132 | 165 | 180 |
| Resistência à tracção típica (kN) | 120 | 130 | 150 | 180 | 200 |
| Alongamento (A%) | ≥20 | ≥20 | ≥20 | ≥20 | |
| Capacidade de ancoragem típica (ton/m) | 4-6 | 4-7 | 5-8 | 6-10 | |
| Placa de apoio (mm) | 150X150X4 | 150X150X4 | 150X150X4,5 | 150X150X5 200X200X5 Prato Combinado |
|
Parafuso de fricção para acessórios de suporte de hastes de mineração
Placa de apoio, Acionador, Colar de tração.

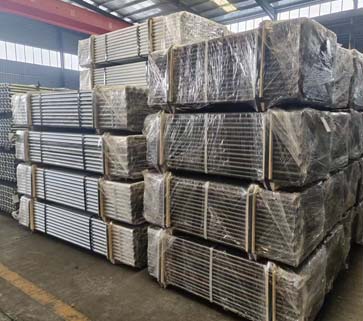

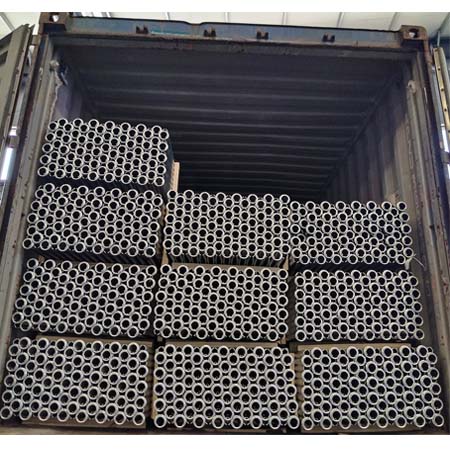

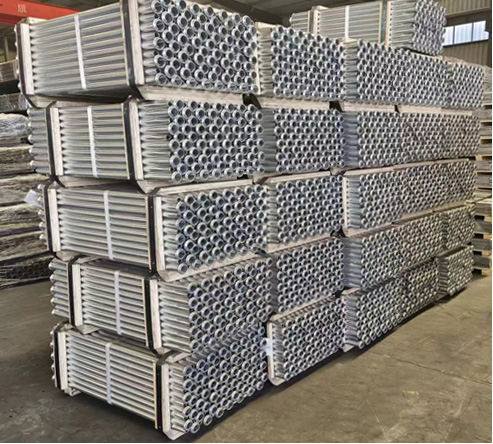

Parafuso de fricção para suporte de haste de mineração - Comprimento e embalagem
Comprimento: 450-3000 mm, conforme especificado.
Embalagem: 100 a 300 unidades por embalagem, conforme especificado.
Parafuso de fricção para aplicações de suporte de varões de mineração
Minas
Túneis
Encostas
Locais que necessitam de apoio em terra
Como trabalhar
Em primeiro lugar, realize uma avaliação das condições do terreno.
Selecione a broca adequada e faça um furo com o diâmetro e o comprimento do parafuso, seguindo o método de perfuração especificado.
Certifique-se de que o comprimento do furo excede o comprimento do parafuso de fricção em pelo menos 150 mm.
Fixe uma placa noParafuso de fricção para suporte de haste de mineraçãoColoque a cúpula contra o anel e a extremidade afilada virada para a frente.
Instale oParafuso de fricção para suporte de haste de mineraçãoportanto, são perpendiculares à superfície da rocha.
Insira a chave de impacto no parafuso e aperte-o.Parafuso de fricção para suporte de haste de mineraçãoInsira a placa no buraco até que esta fique firmemente encostada à superfície da rocha.
Evite bater noParafuso de fricção para suporte de haste de mineraçãoAssim que a placa estiver firmemente fixa à superfície da rocha, evite danificar a extremidade do parafuso.
Após a instalação, realize testes de tração para verificar a eficácia inicial da ancoragem.Parafuso de fricção para suporte de haste de mineração.
